El compresor se elige por caudal y presión, no por caballos. Atlas Copco lo dice sin rodeos en su guía de dimensionamiento: aunque la potencia es importante, no es el criterio principal de selección; primero concéntrate en el caudal y la presión, y después haz coincidir los HP o kW con tus necesidades.
Respuesta rápida. Haz la lista de todas las herramientas que usan aire, saca de cada ficha su consumo en CFM y su presión en PSI, suma solo las que funcionan al mismo tiempo, evalúa el ciclo de trabajo y deja margen para crecer. Después comprueba que el compresor entregue esos CFM a la presión requerida, ya descontadas las pérdidas del secador, los filtros y la tubería.
Ese último punto es donde fallan la mayoría de las compras: un compresor que cumple en el papel y no sostiene la pistola cuando el de al lado enciende la lijadora.
Los tres pasos, en orden
- Identifica tus herramientas y sus requisitos. Lista todo lo que va a usar el compresor y revisa el consumo en CFM y la presión en PSI de cada equipo.
- Considera el ciclo de trabajo. Evalúa con qué frecuencia y por cuánto tiempo se usa cada herramienta. Las de operación continua necesitan un compresor capaz de sostener ciclos largos.
- Contempla la expansión futura. Piensa en herramientas nuevas o mayor uso. Conviene elegir un equipo que soporte algo más que la necesidad actual para no quedarte corto pronto.
Y a esos tres se suman los criterios de selección: caudal, presión, aplicación —incluida la pérdida de presión por secadores, filtros y drenajes— y, al final, la potencia.
Capacidad y caudal no son lo mismo
| Concepto | Qué mide | Unidad |
|---|---|---|
| Capacidad | El volumen total de aire que el compresor puede almacenar | Galones o litros |
| Caudal | Qué tan rápido puede entregar el aire | CFM |
| FAD | Aire libre entregado: el caudal útil real | CFM, l/s o m³/h |
| Presión | La fuerza disponible para realizar el trabajo | PSI o bar |
Ambas métricas importan, pero resuelven cosas distintas. El tanque grande de un compresor pequeño alarga el tiempo antes de que caiga la presión; no aumenta lo que la máquina produce por minuto.
Para convertir la unidad europea que traen muchas pistolas: CFM = litros por minuto ÷ 28.32. Así, 420 l/min ≈ 14.8 CFM y 270 l/min ≈ 9.5 CFM.
La tabla de referencia — y por qué no basta para pintura automotriz
Atlas Copco publica esta tabla de aplicaciones comunes. Sirve como punto de partida cuando no tienes la ficha a la mano:
| Aplicación | CFM | PSI |
|---|---|---|
| Pistola de pintura (spray gun) | 4 – 8 | 30 – 50 |
| Pintura por aspersión | 4 – 8 | 30 – 50 |
| Pulverizador de pintura | 6 – 7 | 30 – 50 |
| Herramientas eléctricas varias | 3 – 10 | 90 – 120 |
| Ensamble automotriz | 8 – 15 | 90 – 120 |
| Esmeriladora | 5 – 8 | 90 – 120 |
| Sandblasteo | 6 – 25 | 70 – 90 |
| Llave de impacto | 3 – 5 | 90 – 100 |
| Matraca neumática | 3 – 5 | 90 – 100 |
Cuidado con usar esta tabla para repintado automotriz. Los rangos de «pistola de pintura» corresponden a equipos genéricos. Una pistola HVLP moderna de repintado automotriz consume bastante más — del orden del doble o más — y su ficha lo indica en l/min. Si dimensionas tu taller con 4–8 CFM para la pistola, el compresor te va a quedar chico. Usa siempre la ficha de tu modelo exacto y convierte a CFM.
Lo mismo aplica a lijadoras de producción, sopladores de secado para base agua y equipos de respiración con aire suministrado: todos toman de la misma red y ninguno aparece en una tabla genérica.
Cómo obtener el número real
Hay dos caminos, y Atlas Copco los jerarquiza con claridad: un método para determinar el caudal total es consultar las hojas de datos de los fabricantes; sin embargo, la forma más precisa es realizar una auditoría de aire comprimido hecha por un profesional.
- Registra marca y modelo de cada equipo neumático del taller.
- Localiza en su ficha el consumo en CFM, SCFM, l/min o Nl/min.
- Convierte todo a la misma unidad.
- Anota también la presión dinámica que exige cada uno.
- Comprueba el diámetro mínimo de manguera que pide.
- Marca si su consumo es continuo o intermitente.
- Cuenta cuántas unidades de cada tipo pueden trabajar a la vez.
No olvides el equipo de respiración con aire suministrado si toma de la misma red: durante toda la aplicación es un consumo continuo. Los requisitos particulares de esa línea están en protección respiratoria contra isocianatos.

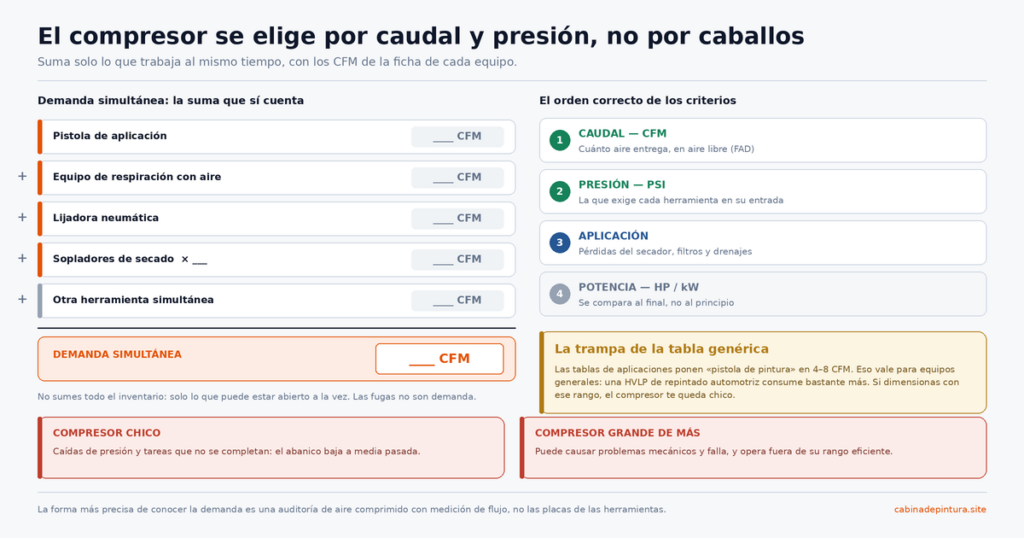

Consumo simultáneo: la suma que sí cuenta
No sumas todo el inventario. Sumas lo que puede estar abierto al mismo tiempo. Atlas Copco lo formula así: el caudal depende de la frecuencia y el número de tareas simultáneas.
Arma varios escenarios y quédate con el más alto. Esta es la plantilla; llena la columna de CFM con las fichas de tus equipos:
| Escenario | Qué está abierto | Suma tus CFM |
|---|---|---|
| Aplicación | Pistola + equipo de respiración | ___ + ___ = ___ |
| Aplicación y preparación | Pistola + respiración + lijadora | ___ + ___ + ___ = ___ |
| Secado base agua | Sopladores × número de unidades | ___ × ___ = ___ |
| Preparación intensiva | Dos lijadoras + herramienta adicional | ___ + ___ + ___ = ___ |
| Pico del taller | Cabina + preparación + servicio mecánico | ___ = ___ |
El escenario que sorprende a casi todos: el secado de base agua. Un solo soplador Venturi puede consumir tanto como una herramienta neumática mediana, y rara vez se usa uno solo. Con dos o cuatro unidades trabajando, esa etapa puede ser la mayor demanda de todo el taller — y ocurre justo después de pintar, cuando nadie lo espera. El detalle está en secado de base agua con sopladores.
Decide también qué prácticas no vas a alimentar. Soplar el piso o la ropa con aire abierto crea picos innecesarios, además de ser una práctica insegura.
El margen
Sobre la demanda simultánea bien calculada se agrega un margen. Debe cubrir variaciones y crecimiento previsto — no tapar un cálculo incompleto.
- Los consumos deben estar documentados con fichas, no estimados.
- Las fugas no son demanda: son desperdicio, y no deben incluirse para justificar una máquina mayor.
- Las pérdidas de secador y filtros deben estar contempladas.
- Si ya hay una ampliación aprobada, entra al cálculo, no al margen.
Si el crecimiento previsto es grande, suele salir mejor un sistema modular con dos compresores que una sola unidad enorme trabajando descargada la mitad del día.
Subdimensionado y sobredimensionado: los dos fallan
| Qué pasa | Cómo lo notas | |
|---|---|---|
| Compresor chico | Caídas de presión y tareas que no se completan | La presión cae en pasadas largas; el abanico disminuye; el compresor no para; hay que esperar a que cargue |
| Compresor grande de más | Puede causar problemas mecánicos y fallas | Arranca y para constantemente; pasa mucho tiempo descargado; no alcanza temperatura estable; consume de más |
Atlas Copco es explícito en ambos sentidos: el subdimensionado produce caídas de presión y trabajos incompletos, y el sobredimensionado puede causar problemas mecánicos y falla. Comprar «el más grande por si acaso» no es la salida segura que parece.
Si tu pistola pierde presión durante la aplicación, antes de culpar al compresor revisa el diagnóstico completo en por qué la pistola pierde presión.
Pistón o tornillo
El criterio es el ciclo de trabajo, no el precio. Y hay un dato de eficiencia que conviene tener presente: los compresores de tornillo rotativo generalmente entregan más caudal por kW o HP que los de pistón.
| Perfil del taller | Demanda | Qué evaluar primero |
|---|---|---|
| Un técnico, uso ocasional | Intermitente | Pistón bien seleccionado |
| Una cabina con producción diaria | Frecuente | Pistón industrial o tornillo según el perfil |
| Varios técnicos, herramientas continuas | Alta y sostenida | Tornillo |
| Demanda que sube y baja todo el día | Variable | Tornillo con control adecuado o sistema modular |
| Operación que no puede parar | Continua | Equipo de trabajo más respaldo |
Un pistón diseñado para uso intermitente que trabaja casi sin descanso se calienta, produce más condensado y se desgasta antes. Un tornillo sobredimensionado que vive descargado desperdicia energía. Ninguno de los dos es «mejor» en abstracto.
La presión: mídela donde importa
La pistola necesita cierta presión en su entrada, con el gatillo abierto. Para entregarla, el compresor tiene que vencer las pérdidas de secador, filtros, separadores, tubería, codos, reguladores, acoples y mangueras.
- Instala un manómetro en la entrada de la herramienta.
- Acciona la pistola por completo.
- Lee la presión mientras circula aire.
- Repite con los demás equipos del escenario máximo funcionando.
- Compara con la presión que pide el fabricante.
- Anota la diferencia entre la presión del tanque y la del punto de uso.
Una pistola puede marcar la presión correcta en reposo y desplomarse al abrir el gatillo. La lectura útil es la dinámica. Si la diferencia entre tanque y punto de uso es grande, tienes una restricción — no un compresor chico.
Y no subas la presión de generación para compensar: aumenta el consumo eléctrico, agranda las fugas existentes y deja intacta la restricción. Primero revisa diámetro de tubería, longitud de mangueras, acoples estrechos, filtros saturados, reguladores restrictivos y secador subdimensionado.
Secador, filtros y tubería entran en el cálculo
La pérdida de presión por secadores, filtros y drenajes es parte de los criterios de selección, no un detalle posterior. Tres puntos concretos para un taller de pintura:
- El secador se dimensiona por caudal máximo, presión, temperatura de entrada y condiciones ambientales. Uno con capacidad nominal igual a la del compresor puede quedarse corto si recibe aire más caliente que su condición de referencia.
- El punto de rocío debe quedar por debajo de la temperatura mínima que alcanzará la tubería. Si la red pasa por zonas frías o por el exterior, condensará ahí.
- Los filtros deben tener caudal suficiente para el consumo simultáneo. Un filtro pequeño provoca caída de presión aunque el compresor sea correcto.
Con base agua la exigencia sube todavía más. Los criterios de calidad de aire y el orden de las etapas de filtración están en aire comprimido para taller de pintura y, específicamente, en qué filtro usar para pintar con base agua.
Un compresor exento de aceite elimina una fuente de contaminación, pero no elimina agua, partículas de tubería ni lo que aspire del ambiente. Los síntomas de cada contaminante están en agua en la línea y aceite del compresor en la pintura.
El tanque: qué puede y qué no
| El tanque SÍ puede | El tanque NO puede |
|---|---|
| Amortiguar consumos breves | Corregir un caudal continuo insuficiente |
| Reducir arranques y paros frecuentes | Compensar un secador pequeño |
| Ayudar a estabilizar la presión | Arreglar tubería restringida |
| Dar tiempo al control del compresor | Sustituir filtros saturados |
| Permitir que parte del condensado se separe | Cambiar el ciclo de trabajo de la máquina |
Un tanque secundario cerca de la cabina o de un consumo intermitente grande puede ayudar, siempre que el diseño sea correcto y no se instale para disimular una red insuficiente. Todo recipiente necesita su especificación, válvula de seguridad, drenaje e inspección.
Cómo comparar cotizaciones
| Dato | Qué comparar |
|---|---|
| FAD | Caudal entregado a la presión que necesitas, no a la presión más favorable de la ficha |
| Presión | Nominal y rango de control |
| Potencia | Los kW necesarios para entregar ese caudal — se compara al final, no al principio |
| Ciclo de trabajo | Capacidad para tu perfil diario real |
| Secador | Caudal corregido por temperatura y punto de rocío |
| Filtros | Eficiencia, caudal y caída de presión |
| Tanque | Volumen, presión, drenaje y certificación |
| Control | Arranque, carga, velocidad variable o secuenciación |
| Servicio | Refacciones, tiempos de respuesta y garantía |
| Energía | Consumo anual estimado, no solo el precio de compra |
El error de comparación más caro: poner lado a lado un compresor que declara su caudal a baja presión contra otro que declara su FAD a la presión real de trabajo. Son números que no se pueden restar entre sí. Pide siempre el caudal a la misma presión.
Y revisa qué queda fuera del paquete: secador, separador, filtros, drenajes automáticos, tubería, bajadas, reguladores, filtros finales de cabina, instalación eléctrica, ventilación del cuarto, puesta en marcha, mediciones iniciales y capacitación. Un equipo barato con todo eso excluido no es barato.
Verificación después de instalar
- Mide la presión a la salida del compresor.
- Mídela después del secador y los filtros.
- Mídela en la pistola con el gatillo abierto.
- Activa todo el escenario de máxima demanda simultánea.
- Comprueba que la presión se mantenga estable durante una pasada completa.
- Registra el punto de rocío o la condición del aire.
- Verifica drenajes y busca fugas.
- Anota ciclos y temperatura del equipo.
La aceptación se hace con demanda real. Una prueba con todas las salidas cerradas no demuestra absolutamente nada sobre la capacidad de sostener producción.
Para conservar esa capacidad hay que mantenerla: filtros del compresor, aceite y separador, enfriadores limpios, secador, drenajes automáticos, elementos coalescentes, toma de aire despejada y búsqueda periódica de fugas. Una prueba simple: en un momento sin producción, si el compresor entra en carga o la presión cae, hay una demanda no controlada. Todo eso puede integrarse en una póliza de mantenimiento.
Dónde instalarlo
- Lejos de la extracción de la cabina y del polvo de lijado.
- Lejos de gases de escape de vehículos o quemadores.
- Con ventilación suficiente y dentro de la temperatura ambiente permitida.
- Con espacio para servicio.
- Con drenaje de condensados resuelto.
- Con control de ruido y vibración.
La toma de aire del compresor define la calidad de todo lo que llega a la pistola. Si aspira lo que la cabina expulsa, ningún filtro posterior lo compensa del todo.
Los errores que hacen comprar el compresor equivocado
- Elegir por caballos de fuerza. La potencia se compara al final, no al principio.
- Elegir por el tamaño del tanque. El tanque almacena; no produce.
- Usar la tabla genérica de «pistola de pintura» para una HVLP de repintado automotriz.
- Usar el consumo promedio en lugar del pico simultáneo.
- Olvidar lijadoras, sopladores de secado y equipo de respiración.
- Mezclar CFM y SCFM sin revisar bajo qué condiciones se declaran.
- Comparar desplazamiento del pistón contra FAD.
- No verificar el caudal a la presión real de trabajo.
- Ignorar el ciclo de trabajo del equipo.
- Contar las fugas como demanda normal.
- Instalar un tanque grande para tapar un compresor chico.
- Subir la presión de generación en vez de corregir la restricción.
- Dimensionar el secador solo por la potencia del motor.
- Poner filtros con menos caudal que el consumo simultáneo.
- Medir la presión en el tanque en lugar de en la pistola.
- Aceptar el sistema con una prueba sin demanda.
- No considerar el consumo eléctrico anual ni el servicio local.
Preguntas frecuentes
¿Cuántos CFM necesito para una pistola HVLP?
Depende del modelo, y la tabla genérica no sirve: los rangos publicados para «pistola de pintura» corresponden a equipos generales, mientras una HVLP de repintado automotriz suele consumir bastante más. Toma el dato de la ficha de tu pistola y conviértelo con CFM = l/min ÷ 28.32.
¿Un compresor de 5 HP sirve para pintar un auto?
No puede saberse por la potencia. La potencia no es el criterio principal de selección: primero se determina el caudal y la presión, y después se hace coincidir la potencia. Necesitas su FAD a la presión de trabajo.
¿Un tanque grande evita que baje la presión?
Solo durante picos breves. Si el consumo continuo supera lo que el compresor produce, la presión termina cayendo. El tanque almacena volumen; el compresor determina el caudal.
¿Qué es el FAD?
Free Air Delivery o aire libre entregado: el caudal útil que realmente produce el compresor. Es la cifra con la que se compara, no el desplazamiento teórico.
¿Es mejor un compresor de tornillo?
Para demanda alta y sostenida, sí conviene evaluarlo: los de tornillo rotativo generalmente entregan más caudal por kW o HP que los de pistón. Para uso intermitente, un pistón bien seleccionado puede ser la opción correcta.
¿Puede ser malo un compresor demasiado grande?
Sí. Un compresor sobredimensionado puede causar problemas mecánicos y falla, además de operar fuera de su rango eficiente. «El más grande por si acaso» no es una decisión segura.
¿Debo incluir los sopladores de secado de base agua?
Sí, y suelen sorprender. Rara vez se usa uno solo, y con dos o cuatro unidades funcionando pueden convertirse en la mayor demanda del taller.
¿Cómo sé si mi tubería es demasiado pequeña?
Compara la presión del compresor con la presión dinámica en el punto de uso durante la máxima demanda. Una diferencia grande indica restricción, no falta de compresor.
¿Cuál es la forma más precisa de calcular la demanda?
Consultar las hojas de datos de los fabricantes es un método válido, pero el más preciso es una auditoría de aire comprimido realizada por un profesional, con medición de flujo y registro de presión durante la operación real.
¿Un compresor sin aceite elimina toda la contaminación?
No. Sigue habiendo agua de condensación, partículas de la tubería y lo que el equipo aspire del ambiente. El tratamiento de aire es necesario de todos modos.
