Dimensiones y Medidas de Cabinas de Pintura
Uno de los errores más costosos al invertir en un taller o planta industrial es elegir una cabina con dimensiones incorrectas. Si es muy pequeña, limitas tu capacidad de trabajo; si es demasiado grande, desperdicias energía en iluminación y flujo de aire.
Para que tu inversión sea rentable, aquí te explicamos cómo definir las medidas ideales según tu operación en México.
“Para elegir el equipo correcto, es fundamental entender cómo el flujo de aire afecta tanto la calidad del acabado como los requisitos de instalación en su taller:”
| Tipo de Flujo | Calidad de Acabado | Inversión | Obra Civil | Uso Recomendado |
|---|---|---|---|---|
| Crossdraft | Estándar | Económica | Mínima | Talleres de bajo volumen |
| Semi-Downdraft | Alta | Media | No requiere fosa | Centros de colisión dinámicos |
| Downdraft | Premium (OEM) | Alta | Requiere fosa | Agencias y Plantas Armadoras |
1. Regla de oro: El espacio de maniobra
No basta con que la pieza quepa dentro. Un pintor necesita al menos 0.90 a 1.20 metros de espacio libre alrededor de la pieza para moverse con comodidad y mantener el ángulo correcto de la pistola. Si pintas un auto estándar de 4.8 metros, tu cabina debería medir al menos 7 metros de largo.
2. Altura: Más allá del techo del vehículo
En México, muchos talleres tienen techos bajos. Sin embargo, la altura interna de la cabina es vital para que el flujo de aire (especialmente en sistemas Downdraft) sea uniforme. Asegúrate de tener al menos 60 cm libres entre el techo de la pieza más alta y los filtros de techo.

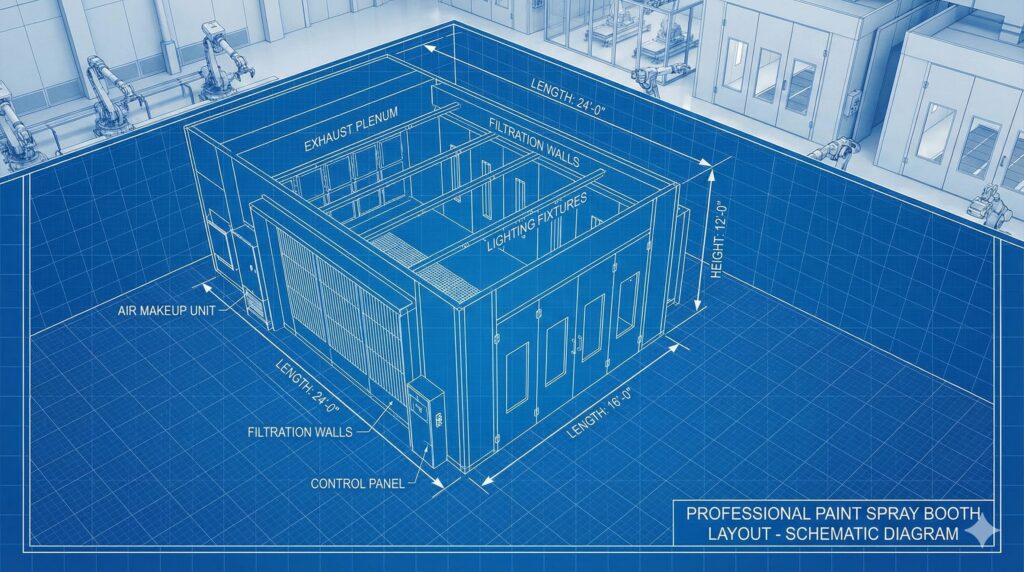

3. Medidas estándar vs. Proyectos a medida
- Automotriz estándar: 7.0m largo x 4.0m ancho x 2.8m alto.
- Camionetas y Vans: Requieren alturas de 3.5m o más.
- Industria Metalmecánica: Se diseñan según el rack o la pieza más grande (maquinaria, estructuras).
4. Considera el espacio exterior
Recuerda que la cabina tiene componentes externos: motores, quemadores y ductos de extracción. Al planear tu espacio en la nave industrial, deja al menos 1 metro libre en los costados donde se ubicará el grupo generador de aire para facilitar el mantenimiento.
