¿Por qué la pistola de pintura hace un abanico disparejo?

Un abanico disparejo puede cargar más pintura en un extremo, dejar el centro demasiado mojado o producir zonas claras y oscuras en cada pasada. El problema suele estar en el cabezal de aire, la boquilla, la aguja, el ajuste del material, la viscosidad o el suministro de aire.

La decisión de revisar el abanico no es cosmética. PPG lo enmarca en tres funciones: un patrón correcto asegura un espesor de película uniforme, un secado y curado correctos de esa película y una adherencia adecuada entre capas. Un abanico disparejo deposita capas de espesor distinto que curan a ritmos distintos; ahí es donde nacen fallas de adherencia que aparecen semanas después y que nadie relaciona con la pistola.

Este artículo trata la forma del patrón. Si tu problema es que la pistola pierde fuerza al apretar el gatillo, esa falla se diagnostica en por qué la pistola de pintura pierde presión. Y si la descarga se interrumpe o sale a tirones, eso se revisa en por qué la pistola de pintura escupe.

¿Cómo debe verse un abanico correcto?

PPG recomienda comprobar el patrón siempre antes de aplicar el producto. Para una prueba general, la pistola se mantiene perpendicular a una superficie plana, a 15-23 cm, y se acciona durante un periodo breve.

Un patrón correcto debe presentar:

• Forma elíptica y alargada.
• Centro uniforme.
• Extremos semejantes.
• Distribución equilibrada de material.
• Atomización fina y constante.
• Ausencia de gotas grandes o salpicaduras.
• Sin pulsaciones durante la descarga.
• Ancho estable mientras se mantiene la presión.

El ancho exacto, la distancia, la presión y el tamaño de boquilla deben corresponder a la pistola y a la ficha técnica del producto. Una prueba visual no sustituye las especificaciones del fabricante.

El ajuste correcto no es permanente

Este es el punto que casi nadie aplica en taller. PPG publica gun charts para bases agua Envirobase High Performance y Aquabase Plus con ajustes sugeridos por marca y modelo de pistola, y el motivo declarado es exactamente este: dar la aplicación y apariencia óptimas cuando cambian las condiciones ambientales de la cabina.

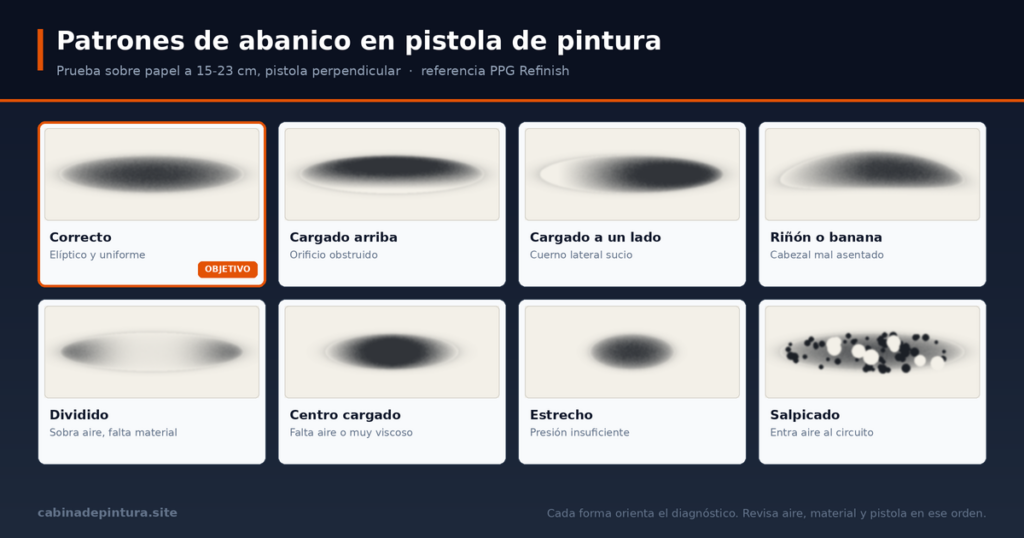

¿Qué formas indican una falla?

Forma del patrón	Cómo se observa	Posibles causas
Cargado arriba	Mayor cantidad de material en la parte superior.	Orificio obstruido, cabezal sucio o boquilla dañada.
Cargado abajo	Acumulación en la parte inferior.	Contaminación del cabezal o componente deformado.
Cargado a la izquierda	Un lado recibe más pintura que el otro.	Orificios laterales obstruidos o boquilla fuera de condición.
Cargado a la derecha	Mayor densidad en el extremo derecho.	Problema de aire lateral, suciedad o daño físico.
Forma de riñón o banana	Patrón curvo y desequilibrado.	Cabezal sucio, mal asentado o dañado.
Abanico dividido	Extremos cargados y centro con poco material.	Demasiado aire para el flujo de producto o ajuste excesivamente abierto.
Centro cargado	Gran concentración de pintura en la zona central.	Poco aire de atomización, material viscoso o abanico muy cerrado.
Abanico estrecho	Patrón pequeño aunque el control esté abierto.	Presión insuficiente, restricción de aire o conductos obstruidos.
Patrón pulsante	La descarga aumenta y disminuye repetidamente.	Entrada de aire al conducto de material, vaso sin ventilación o sellos deficientes.
Salpicado	Gotas grandes y aplicación intermitente.	Boquilla floja, material insuficiente, aire en el circuito o suciedad.

Estas formas orientan el diagnóstico, pero no identifican automáticamente una sola pieza. Debes revisar el sistema de forma ordenada antes de reemplazar componentes.

¿Qué defectos puede provocar un abanico incorrecto?

PPG lista el patrón de abanico inadecuado de la pistola como la segunda causa del nublamiento, la variación de color en metalizados con zonas más claras u oscuras en estrías que siguen la dirección de aplicación. Y en prevención pone, textualmente, «ajustar la pistola para obtener el patrón de abanico correcto antes de empezar a aplicar».

• Nublamiento o manchas en colores metálicos.
• Diferencias de tono entre pasadas.
• Orientación irregular de aluminio o perla.
• Franjas claras y oscuras.
• Piel de naranja.
• Escurrimientos en un extremo del abanico.
• Pulverizado seco en el lado opuesto.
• Espesor desigual de base o transparente.
• Evaporación diferente entre zonas.
• Fallas de adherencia entre capas.
• Pérdida de rendimiento del material.
• Mayor necesidad de difuminar.
• Reprocesos por apariencia irregular.

El catálogo completo de defectos, con sus causas y rectificaciones, está en la herramienta de diagnóstico de defectos.

¿Cuáles son las causas más frecuentes?

1. Los orificios del cabezal de aire están obstruidos

El cabezal dirige el aire que atomiza y forma el abanico. Una pequeña cantidad de pintura seca puede modificar la salida de uno de sus orificios y cargar el patrón hacia el lado contrario.

La obstrucción puede encontrarse en:

• Orificios centrales de atomización.
• Cuernos laterales que forman el abanico.
• Canales internos.
• Superficie donde asienta el cabezal.
• Rosca o collar de sujeción.

Limpia únicamente con herramientas y productos aprobados para la pistola. No introduzcas brocas, agujas metálicas ni alambre porque pueden aumentar o deformar los orificios.

2. El cabezal no está correctamente asentado

Un cabezal flojo, cruzado, mal colocado o con suciedad en la superficie de contacto puede distribuir el aire de manera desigual.

Comprueba:

• Orientación correcta.
• Superficies limpias.
• Collar sin daño.
• Empaques en posición.
• Ajuste conforme al manual.
• Ausencia de golpes o deformaciones.

No aprietes excesivamente para intentar corregir una fuga. Puede deformarse el componente o dañarse la rosca.

3. La boquilla de fluido está sucia

La pintura seca alrededor de la salida impide que el material se descargue de forma centrada. También puede desviar el flujo hacia un lado del cabezal.

La contaminación puede provenir de:

• Limpieza incompleta.
• Producto catalizado que permaneció dentro de la pistola.
• Material sin filtrar.
• Tapas o vasos con pintura seca.
• Solvente contaminado.
• Almacenamiento con residuos.

Desarma solamente las piezas permitidas por el fabricante y protege las superficies mecanizadas contra golpes y rayones.

4. La boquilla está dañada o deformada

Una caída, golpe, limpieza con metal o apriete incorrecto puede alterar la geometría de la salida. Aunque el daño sea pequeño, el material deja de salir concéntricamente.

Busca con iluminación y aumento:

• Bordes deformados.
• Fisuras.
• Desgaste irregular.
• Marcas de herramientas.
• Salida ovalada.
• Asiento dañado.

Una boquilla dañada normalmente debe sustituirse. No debe rectificarse manualmente.

5. La aguja está doblada o desgastada

La aguja controla el paso de material y debe cerrar de forma uniforme contra la boquilla. Si está doblada, desgastada o contaminada, puede producir descarga desigual, goteo o pulsaciones.

También puede presentar resistencia al desplazarse por:

• Empaques demasiado apretados.
• Pintura seca en el conducto.
• Lubricación incorrecta.
• Resorte deteriorado.
• Daño en el mecanismo del gatillo.

Utiliza solamente lubricantes y piezas indicados para el equipo. El exceso de lubricante puede contaminar el material.

6. La aguja, la boquilla y el cabezal no corresponden entre sí

Algunas pistolas requieren que estos componentes trabajen como un conjunto compatible. Mezclar tamaños, series o piezas de otro modelo puede alterar la descarga y el patrón.

Antes de instalar un repuesto, confirma:

• Modelo exacto de pistola.
• Tamaño de boquilla.
• Tipo de cabezal.
• Número de parte.
• Aplicación prevista.
• Compatibilidad entre piezas.

En pistolas con cabezales atomizadores reemplazables —como la 3M Performance Spray Gun, cuyo diseño permite cubrir distintos recubrimientos cambiando la cabeza— instala el tamaño recomendado y comprueba que quede bloqueado correctamente. Cada cabeza nueva restituye el desempeño original de atomización.

7. La presión dinámica es insuficiente

La presión puede verse correcta con la pistola cerrada y caer cuando se acciona el gatillo. Esto reduce la energía disponible para atomizar y formar el abanico.

Las restricciones frecuentes son:

• Manguera demasiado delgada.
• Manguera excesivamente larga.
• Acoples de bajo caudal.
• Filtros saturados.
• Regulador pequeño.
• Tubería insuficiente.
• Compresor sin capacidad.
• Varias herramientas funcionando al mismo tiempo.

Mide la presión con el gatillo completamente accionado y el abanico abierto conforme a las instrucciones de la pistola. La guía de aire comprimido para taller de pintura explica cómo el diámetro, la filtración y la demanda simultánea afectan el caudal disponible.

8. La presión es excesiva

Una presión superior a la indicada puede abrir demasiado el abanico, reducir excesivamente el material en el centro y aumentar la sobrepulverización.

También puede provocar:

• Pulverizado seco.
• Pérdida de transferencia.
• Rebote del material.
• Mayor contaminación de filtros.
• Textura irregular.
• Cambios en la orientación de metálicos.

No aumentes la presión para compensar una boquilla sucia o un material demasiado viscoso.

9. El material está demasiado viscoso

Una mezcla espesa necesita más energía para atomizarse. Puede producir un centro cargado, gotas gruesas y un abanico menor.

Las posibles causas son:

• Proporción incorrecta.
• Reductor insuficiente.
• Producto demasiado frío.
• Endurecedor o reductor equivocado.
• Material que comenzó a reaccionar.
• Tiempo de inducción o vida útil superados.

Corrige la mezcla conforme a la ficha técnica. No agregues solvente o agua fuera de los productos y proporciones autorizados.

10. El flujo de material está demasiado cerrado

Cuando entra mucho aire y poco material, el centro puede quedar débil y los extremos parecer más cargados.

Abre el control gradualmente siguiendo el ajuste inicial recomendado. No intentes conseguir un abanico muy ancho con una descarga mínima si el producto requiere un espesor específico.

Después de ajustar, realiza una nueva prueba y comprueba el rendimiento sobre una tarjeta de aplicación.

11. El flujo de material es excesivo

Una descarga demasiado alta para el aire disponible produce gotas grandes, centro cargado y mayor riesgo de escurrimientos.

También puede ocurrir cuando:

• La boquilla es demasiado grande.
• El material tiene viscosidad muy baja.
• La presión en un sistema presurizado es excesiva.
• La aguja permanece demasiado abierta.
• El técnico se mueve lentamente.

Selecciona la boquilla y los ajustes conforme al producto aplicado, no según una configuración utilizada con otro material.

12. El control de abanico no funciona correctamente

Pintura seca, sellos dañados, un resorte deteriorado o piezas internas incorrectas pueden impedir que el control distribuya el aire como corresponde.

Las señales incluyen:

• El ancho no cambia al girar el control.
• El ajuste cambia durante la aplicación.
• Existe fuga de aire alrededor de la perilla.
• El movimiento está demasiado duro.
• El abanico se cierra sin tocar el ajuste.

Consulta el manual de reconstrucción. 3M comercializa un kit de reconstrucción para su Performance Spray Gun que renueva precisamente estos elementos: recorrido del gatillo, aguja, control de abanico y control de fluido, con resortes y sellos nuevos.

13. El vaso no permite entrar aire correctamente

En vasos ventilados, una ventilación obstruida impide que el material descienda de forma estable. La pistola comienza a pulsar o deja de entregar producto.

En sistemas con liner, comprueba:

• Montaje correcto.
• Tapa completamente sellada.
• Ausencia de liner atorado.
• Conexión sin fugas.
• Filtro limpio.
• Adaptador correctamente instalado.

No perfores ni modifiques el vaso para intentar corregir el flujo.

14. Entra aire al circuito de material

Una boquilla floja, un sello deteriorado o una conexión deficiente puede permitir que el aire se mezcle con el producto antes de salir.

El resultado suele ser:

• Pulsación.
• Salpicaduras.
• Burbujas dentro del vaso.
• Descarga intermitente.
• Goteo al soltar el gatillo.

Aísla la pistola y revisa asientos, empaques y conexiones. No continúes aplicando un color metálico con una descarga intermitente.

15. El filtro de pintura está obstruido

Un colador incorrecto, un filtro interno saturado o pintura parcialmente catalizada puede reducir el suministro hacia la boquilla.

Utiliza el grado de filtración recomendado para el producto. Un filtro demasiado fino puede restringir materiales de mayor viscosidad, mientras uno demasiado abierto deja pasar contaminación.

No reutilices coladores desechables ni regreses material contaminado al envase original.

16. La pistola se mantiene inclinada durante la prueba

Una prueba realizada con la pistola inclinada, en movimiento o demasiado cerca puede parecer dispareja aunque el equipo funcione correctamente.

Para evaluar el patrón:

• Mantén la pistola perpendicular.
• Utiliza una superficie plana.
• Conserva una distancia estable de 15-23 cm.
• Acciona completamente el gatillo.
• No desplaces la mano durante la descarga breve.
• Observa el patrón después de que se estabilice.

PPG hace la misma advertencia para las tarjetas de color: sostenerlas con la mano puede producir diferencias de color si no se replica la misma distancia y técnica que sobre el vehículo. El principio vale igual para la prueba de abanico.

¿Cómo realizar una prueba de abanico?

1. Consulta la ficha técnica. Confirma boquilla, presión, viscosidad y mezcla.
2. Utiliza el equipo de protección indicado. Realiza la prueba dentro de un área autorizada con extracción.
3. Prepara una superficie plana. Papel de enmascarar o una tarjeta adecuada.
4. Filtra el material. Evita que partículas alteren el diagnóstico.
5. Ajusta la presión dinámica. Mídela con el gatillo completamente accionado.
6. Abre el abanico y el material. Parte del ajuste recomendado por el fabricante o de la gun chart si trabajas base agua.
7. Coloca la pistola perpendicular a 15-23 cm. Es la referencia general de PPG (6 a 9 pulgadas).
8. Acciona brevemente el gatillo. No muevas la pistola durante la prueba.
9. Observa forma y densidad. Revisa centro, extremos, gotas y pulsaciones.
10. Corrige una variable a la vez. No cambies presión, viscosidad y abanico simultáneamente.
11. Repite la prueba. Confirma que el patrón permanezca estable.
12. Realiza la tarjeta de aplicación. Comprueba color y apariencia antes del vehículo.

Cómo evaluar la tarjeta de aplicación

La prueba de abanico verifica el equipo; la tarjeta verifica el color. Son dos comprobaciones distintas y la segunda solo es válida si la primera salió bien. PPG fija estos criterios en su procedimiento de tarjeta de aplicación:

• Usa el mismo equipo y la misma técnica que usarías sobre el vehículo. Sostener la tarjeta con la mano puede provocar diferencias de color si no se replica distancia y técnica.
• Registra el número de manos aplicadas hasta alcanzar la opacidad percibida, y seca bien entre cada una.
• Evalúa a luz natural, preferentemente entre las 10 de la mañana y las 2 de la tarde. Las luces correctoras de color son aceptables, pero no preferibles.
• Revisa la zona en sombra con la misma atención que la iluminada.
• Deja secar antes de decidir: de 2 a 4 horas en colores sólidos; 8 horas o más en tricapa.
• Observa en tres ángulos: cara, destello y caída. Cara y caída son los dos más importantes.
• Archiva la tarjeta para referencia futura.

¿Cómo diagnosticar sin desmontar toda la pistola?

1. Confirma que el material esté correctamente mezclado y filtrado.
2. Revisa el montaje del vaso o liner.
3. Mide presión dinámica.
4. Inspecciona la manguera, los acoples y el regulador.
5. Comprueba que los controles respondan.
6. Realiza una prueba de patrón.
7. Observa si existe pulsación o goteo.
8. Inspecciona externamente cabezal y boquilla.
9. Limpia conforme al manual.
10. Repite la prueba antes de desarmar componentes internos.

Este orden evita desmontajes innecesarios cuando el problema proviene del suministro de aire, la mezcla o el vaso.

¿Cómo limpiar el cabezal sin dañarlo?

1. Retira el material y despresuriza el equipo.
2. Desmonta solamente las piezas autorizadas.
3. Utiliza el limpiador compatible.
4. Deja ablandar el residuo durante el tiempo permitido.
5. Limpia con cepillos suaves y herramientas no metálicas.
6. Inspecciona cada orificio con iluminación.
7. Sopla o seca siguiendo el procedimiento del fabricante.
8. Comprueba empaques y superficies de asiento.
9. Instala las piezas sin forzar roscas.
10. Realiza una nueva prueba de abanico.

No sumerjas completamente el cuerpo de la pistola salvo que el fabricante lo permita. El solvente puede entrar en conductos de aire, retirar lubricación o dañar sellos.

¿Qué herramientas no debes utilizar?

• Brocas.
• Alambre de acero.
• Agujas metálicas improvisadas.
• Limas.
• Cepillos metálicos.
• Pinzas sobre superficies de precisión.
• Aire a presión dirigido contra la piel.
• Solventes no compatibles.
• Selladores o cinta dentro de conductos.
• Lubricantes de uso general.

Aumentar el diámetro de un orificio cambia permanentemente el equilibrio del cabezal y puede impedir recuperar un patrón uniforme. Es el daño más frecuente y el menos reversible: no se corrige limpiando ni ajustando, solo cambiando la pieza.

¿Cómo saber si el problema está en el aire?

• La presión cae al accionar el gatillo.
• El abanico se estrecha cuando otra herramienta comienza a trabajar.
• La atomización mejora al conectar una manguera más corta.
• El regulador presenta variaciones.
• Los filtros tienen alta restricción.
• Los acoples son de diámetro interno reducido.
• El compresor funciona continuamente.
• La pistola necesita más presión que antes.
• Diferentes pistolas presentan el mismo síntoma.

El último punto es el más decisivo: si dos pistolas distintas fallan igual, el problema no está en ninguna de las dos. Prueba con una línea de aire conocida y correctamente tratada; si el patrón se recupera, revisa el sistema de distribución antes de reparar la pistola.

¿Cómo saber si el problema está en el material?

• La pistola funciona correctamente con otro producto.
• El patrón empeora conforme avanza la vida útil de la mezcla.
• El material contiene grumos.
• La viscosidad está fuera de especificación.
• Se utilizó un reductor incorrecto.
• La temperatura del producto es demasiado baja.
• El filtro o colador se obstruye rápidamente.
• El problema comenzó después de cambiar la proporción.

Desecha el material cuando haya superado su vida útil o presente contaminación. No lo corrijas agregando productos no especificados.

¿Cómo saber si el problema está en la pistola?

• El patrón continúa incorrecto con aire y material comprobados.
• El cabezal presenta orificios dañados.
• La boquilla tiene desgaste visible.
• La aguja no cierra correctamente.
• El control de abanico no responde.
• Existe fuga alrededor de perillas o empaques.
• La descarga pulsa con un vaso bien instalado.
• El defecto desaparece al instalar un cabezal o conjunto nuevo.

Consulta los equipos de aplicación y sus procedimientos antes de mezclar piezas de diferentes modelos.

¿Cuándo basta con limpiar?

• Existe pintura seca superficial.
• Los orificios no presentan deformación.
• La boquilla conserva su forma.
• La aguja se desplaza libremente.
• Los controles funcionan.
• No existen fugas.
• El patrón se recupera después de una limpieza correcta.

¿Cuándo debes sustituir boquilla, aguja o cabezal?

• Los orificios fueron dañados con herramientas.
• La boquilla está ovalada, fisurada o golpeada.
• La aguja está doblada.
• Existe desgaste que provoca goteo.
• Las piezas no corresponden al mismo conjunto.
• El patrón no mejora con limpieza y ajustes correctos.
• El fabricante especifica reemplazo periódico.

Cuando el diseño lo requiere, sustituye el conjunto completo. Una aguja nueva contra una boquilla desgastada puede continuar presentando fugas.

¿Cuándo necesita reconstrucción?

• El control de abanico pierde su ajuste.
• Existen fugas internas o externas.
• El gatillo tiene recorrido irregular.
• Los resortes perdieron tensión.
• Los sellos están endurecidos o dañados.
• La aguja no regresa correctamente.
• La pistola presenta goteo recurrente.

Utiliza un kit compatible y sigue el manual. El kit de reconstrucción de 3M para su Performance Spray Gun, por ejemplo, incluye sellos, resortes, tornillería original, aguja, bastidor de repuesto y collar exterior, con manual de instrucciones propio.

¿Cuándo conviene reemplazar la pistola?

• El cuerpo está fisurado o deformado.
• Las roscas principales están dañadas.
• No existen refacciones compatibles.
• El costo de reparación se acerca al de un equipo nuevo.
• El modelo no proporciona el caudal o control necesario.
• La pistola genera variaciones aun después de reconstruirse.
• No puede mantenerse dentro del proceso estandarizado del taller.
• Los tiempos de limpieza y mantenimiento afectan la producción.

Antes de comprar otra pistola, confirma que el compresor, la manguera y los filtros puedan alimentar el nuevo equipo. Una pistola de mayor consumo puede empeorar la caída de presión.

¿Cómo evitar que el abanico vuelva a fallar?

• Realiza una prueba antes de cada aplicación importante.
• Si trabajas base agua, consulta la gun chart cuando cambien las condiciones de cabina.
• Filtra todos los materiales.
• No dejes producto catalizado dentro de la pistola.
• Limpia inmediatamente después de utilizarla.
• No sumerjas el cuerpo sin autorización.
• Protege cabezal y boquilla contra golpes.
• Utiliza cepillos y herramientas adecuadas.
• Mantén juntas las piezas compatibles.
• Registra el tamaño de boquilla por producto.
• Mide la presión con el gatillo accionado.
• Utiliza una manguera de caudal suficiente.
• Revisa filtros y reguladores.
• Comprueba vaso, tapa, liner y adaptador.
• Conserva repuestos identificados.
• Realiza mantenimiento preventivo.

¿Qué debe incluir una rutina diaria?

Momento	Revisión recomendada
Antes de mezclar	Boquilla, cabezal, vaso, manguera y presión.
Después de mezclar	Viscosidad, filtrado y vida útil.
Antes del vehículo	Prueba de patrón y tarjeta de aplicación.
Entre productos	Limpieza y cambio de componentes necesarios.
Al terminar	Limpieza completa y revisión de desgaste.
Semanalmente	Controles, sellos, regulador y acoples.
Periódicamente	Reconstrucción o sustitución según condición.

¿Cuánto cuesta ignorar un patrón defectuoso?

El costo no se limita a limpiar la pistola. Un abanico irregular puede obligar a repetir base color, transparente y procesos de cabina.

Costo del problema = pintura desperdiciada + tiempo de cabina + lijado + nueva aplicación + ajuste de color + retraso de entrega.

Problema	Consecuencia probable
Abanico cargado hacia un lado	Franjas y espesor desigual.
Patrón dividido	Centro seco y extremos demasiado mojados.
Centro cargado	Textura y riesgo de escurrimiento.
Presión insuficiente	Atomización gruesa y piel de naranja.
Pulsación	Manchas y variación de color.
Boquilla dañada	Reprocesos repetidos aunque se ajuste la técnica.
Sobrepresión	Desperdicio y pulverizado seco.
Espesor desigual entre capas	Curado desigual y riesgo de falla de adherencia posterior.

El último renglón es el que no se cobra a nadie: aparece después de entregado el vehículo y regresa como garantía.

Errores comunes al corregir el abanico

• Aumentar la presión sin revisar el cabezal.
• Limpiar los orificios con alambre.
• Mezclar boquillas y agujas diferentes.
• Apretar excesivamente el cabezal.
• Modificar la viscosidad sin consultar la ficha.
• Medir presión con la pistola cerrada.
• Ignorar el diámetro de la manguera.
• Probar el patrón mientras se mueve la mano.
• Continuar pintando porque el defecto parece pequeño.
• Cambiar todos los ajustes al mismo tiempo.
• Sumergir completamente la pistola.
• Utilizar lubricante cerca del conducto de material.
• No revisar la ventilación del vaso.
• Reutilizar material parcialmente catalizado.
• Dar por permanente un ajuste que funcionó en otras condiciones de cabina.
• Comprar otra pistola sin revisar el suministro de aire.

Preguntas frecuentes sobre el abanico de la pistola

¿Por qué la pistola pinta más de un lado?

Normalmente existe una distribución desigual de aire o material por suciedad, daño o mal asentamiento del cabezal y la boquilla.

¿Qué causa un abanico en forma de riñón?

Puede originarse por orificios laterales obstruidos, cabezal deformado, boquilla sucia o componentes mal instalados.

¿Por qué el abanico tiene más pintura en los extremos?

Puede existir demasiado aire para el flujo de material, abanico excesivamente abierto o ajuste de producto demasiado cerrado.

¿Por qué la pistola escupe pintura?

Las causas incluyen entrada de aire al circuito, vaso mal instalado, boquilla floja, sellos deteriorados o suministro de material intermitente.

¿A qué distancia se prueba el abanico?

PPG usa como referencia general de 6 a 9 pulgadas, es decir de 15 a 23 centímetros, sobre papel de enmascarar u otra superficie plana, con la pistola perpendicular y sin moverla.

¿Puedo limpiar el cabezal con una aguja metálica?

No. Una herramienta metálica puede deformar los orificios y cambiar permanentemente el patrón. Utiliza el kit y procedimiento autorizado.

¿La presión se mide con el gatillo accionado?

Sí. La presión relevante para el ajuste es la disponible mientras la pistola consume aire conforme a las instrucciones del fabricante.

¿El ajuste correcto sirve todo el año?

No necesariamente. PPG publica tablas de ajuste de pistola para bases agua precisamente porque las condiciones cambiantes de la cabina exigen modificar los ajustes para conservar la misma aplicación y apariencia.

¿Una boquilla grande produce un abanico más ancho?

No necesariamente. El tamaño controla principalmente la entrega de material; el patrón también depende del cabezal, la presión y los ajustes.

¿Un abanico disparejo solo afecta la apariencia?

No. PPG asocia el patrón correcto con tres resultados: espesor de película uniforme, secado y curado correctos, y adherencia adecuada entre capas. Un patrón irregular también es un riesgo de adherencia.

¿Debo cambiar la pistola si el patrón está disparejo?

No antes de comprobar limpieza, presión, viscosidad, vaso y componentes. Muchas fallas se corrigen mediante mantenimiento o sustitución del conjunto atomizador.

Conclusión

Un abanico disparejo no debe corregirse únicamente mediante técnica de mano. Primero debes confirmar que la pistola entregue un patrón elíptico, uniforme y estable sobre una superficie de prueba, a 15-23 cm y perpendicular.

Comienza por la mezcla, la presión dinámica y el vaso. Después revisa cabezal, boquilla, aguja, controles y sellos. Corrige una variable a la vez y repite la prueba antes de aplicar sobre el vehículo.

Y no des por permanente un ajuste que funcionó otro día: si trabajas base agua, las condiciones de cabina cambian el ajuste correcto, y por eso los fabricantes publican tablas por modelo de pistola.

Cuando el patrón continúa irregular con aire y material comprobados, sustituye los componentes dañados o realiza la reconstrucción indicada. Para revisar la pistola, el caudal y la configuración del equipo puedes solicitar una evaluación técnica del sistema de aplicación.

Fuentes técnicas

• PPG Refinish: Have you checked your spray gun’s fan pattern recently? — referencia de 6 a 9 pulgadas, patrón elíptico uniforme, y los tres objetivos del patrón correcto: espesor uniforme, curado correcto y adherencia entre capas.
• PPG Automotive Refinish: Nublamiento — el patrón de abanico inadecuado como segunda causa de variación de color en metalizados, y la regla de rectificación antes o después del barniz.
• PPG Automotive Refinish: Piel de naranja — pistola demasiado alejada, presión incorrecta y ajuste de boquilla incorrecto entre las causas.
• PPG Refinish: Waterborne Gun Charts — ajustes sugeridos por modelo de pistola para conservar aplicación y apariencia cuando cambian las condiciones ambientales de la cabina.
• PPG Refinish PD-0632: Creating Sprayout Card — mismo equipo y técnica que sobre el vehículo, evaluación a luz natural entre 10 AM y 2 PM, tiempos de secado y ángulos cara, destello y caída.
• 3M Performance Spray Gun Rebuild Kit 26840 — contenido del kit (gatillo, aguja, control de abanico y de fluido, resortes y sellos) y la nota de no dar servicio a la pistola fuera de lo detallado en el manual.
• 3M: pistolas y componentes de aplicación — catálogo de equipos con cabezales atomizadores reemplazables.

Las referencias de fabricantes se reproducen como orientación general. La ficha técnica del producto concreto y el manual de tu pistola mandan sobre cualquier guía, incluida esta.
