El espesor de película húmeda, conocido como WFT, se mide inmediatamente después de aplicar la pintura. El espesor de película seca o DFT se comprueba cuando el recubrimiento ha secado o curado lo suficiente. Ambos valores están relacionados por los sólidos por volumen, pero cumplen funciones distintas: el WFT ayuda a controlar la aplicación y el DFT confirma el espesor final.
Respuesta rápida
Para una pintura líquida, la relación básica es:
DFT = WFT × sólidos por volumen ÷ 100
WFT = DFT × 100 ÷ sólidos por volumen
El WFT se mide con un peine o medidor sobre la película recién aplicada. El DFT se mide después del secado mediante un equipo compatible con el sustrato. El espesor correcto no es un valor universal: debe obtenerse de la ficha técnica y de la especificación del sistema.
Esta guía aplica principalmente a pintura industrial líquida, recubrimientos protectores y pintura en polvo. En repintado automotriz también puede utilizarse el control de espesor, pero deben respetarse los procedimientos y equipos indicados por el fabricante del sistema.
Si necesitas calcular cuántos litros requiere una superficie, consulta la guía sobre rendimiento de pintura. Para seleccionar primero el recubrimiento adecuado, revisa cómo elegir pintura según el sustrato y el hub de tipos de pintura.
¿Qué es el espesor de película húmeda?
El espesor de película húmeda o WFT, por Wet Film Thickness, es la distancia entre el sustrato y la superficie exterior de una pintura inmediatamente después de aplicarla, antes de que se evaporen el agua, los solventes u otros componentes volátiles.
Medir el WFT permite al aplicador saber, durante el trabajo, si está depositando suficiente material para alcanzar el espesor seco requerido. También ayuda a detectar zonas con aplicación desigual antes de que la pintura seque.
El valor se expresa normalmente en:
- micrómetros: µm;
- milésimas de pulgada: mils;
- milímetros: en recubrimientos de espesor muy elevado.
La medición debe hacerse inmediatamente después de aplicar. PPG advierte que la evaporación comienza a modificar el espesor y que la separación entre los dientes del peine puede ser significativa respecto al espesor aplicado. Por eso el resultado del peine es una indicación de control, no una medición final del sistema curado.
¿Qué es el espesor de película seca?
El espesor de película seca o DFT, por Dry Film Thickness, es el espesor que permanece después de que la pintura ha secado o curado hasta la condición necesaria para medirla.
Es el valor que normalmente aparece como requisito en las fichas técnicas y especificaciones de recubrimientos protectores. Puede indicarse para:
- una capa individual;
- cada producto de un sistema;
- el sistema completo;
- un espesor nominal;
- un intervalo mínimo y máximo;
- zonas especiales como bordes, soldaduras o franjas de refuerzo.
El DFT se relaciona con propiedades como formación de barrera, cubrimiento, apariencia, curado, flexibilidad y desempeño del sistema. Aplicar más pintura no garantiza una protección mayor: exceder el espesor permitido también puede generar problemas.

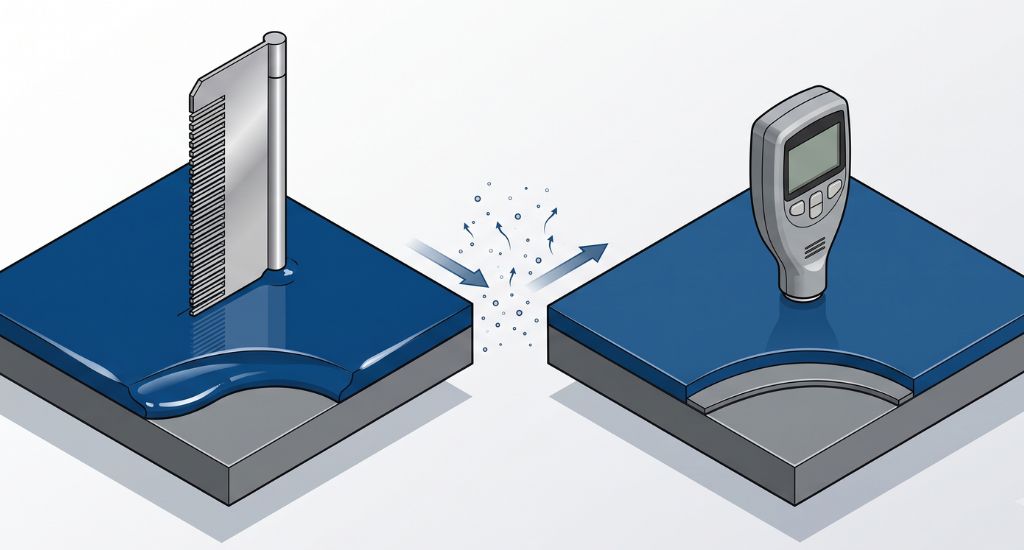

¿Cuál es la diferencia entre WFT y DFT?
| Característica | Película húmeda: WFT | Película seca: DFT |
|---|---|---|
| Momento de medición | Inmediatamente después de aplicar | Después del secado o curado requerido |
| Qué incluye | Sólidos más agua, solventes y otros volátiles | Material que permanece formando la película |
| Equipo frecuente | Peine o medidor de película húmeda | Medidor magnético, de corrientes de Foucault, ultrasónico u otro método especificado |
| Función principal | Ajustar la aplicación mientras se trabaja | Verificar el cumplimiento final |
| Tipo de resultado | Aproximación o intervalo | Lectura sujeta a calibración, sustrato y plan de muestreo |
| ¿Puede sustituir al otro? | No confirma por sí solo el espesor final | No permite corregir inmediatamente una película que ya secó |
¿Cómo se calcula el espesor húmedo necesario?
Cuando la ficha técnica proporciona los sólidos por volumen y el espesor seco requerido, el WFT objetivo se calcula así:
WFT = DFT × 100 ÷ sólidos por volumen
Ejemplo didáctico
Supongamos una pintura con los siguientes valores hipotéticos:
- sólidos por volumen: 62%;
- espesor seco requerido: 100 µm.
El espesor húmedo objetivo sería:
WFT = 100 × 100 ÷ 62 = 161.29 µm
Durante la aplicación se buscaría una película húmeda cercana al valor calculado y dentro de las instrucciones del producto. Después del secado todavía debe verificarse el DFT con el método correspondiente.
Importante: los valores del ejemplo son exclusivamente didácticos. No representan una recomendación de espesor para ningún producto. Utiliza siempre los sólidos y espesores de la ficha técnica específica.
¿Cómo se calcula el espesor seco a partir del húmedo?
Cuando ya se conoce el WFT aplicado, el espesor seco estimado se obtiene mediante:
DFT = WFT × sólidos por volumen ÷ 100
Si la lectura húmeda del ejemplo anterior fuera de 160 µm:
DFT estimado = 160 × 62 ÷ 100 = 99.2 µm
Este resultado es una predicción. ASTM D4414 explica que la relación también depende de los volátiles presentes en la pintura lista para aplicar, incluida cualquier reducción permitida. Además, determinados recubrimientos pueden comportarse de una manera que impida utilizar el peine como comprobación exacta de los sólidos.
La medición seca sigue siendo necesaria para aceptar o rechazar el trabajo.
¿Cómo afecta el reductor a la relación entre WFT y DFT?
El reductor aumenta el volumen húmedo sin añadir material que forme película seca. Si se agrega la cantidad autorizada por la ficha, la concentración efectiva de sólidos de la mezcla lista para aplicar disminuye.
Por esa razón deben revisarse tres condiciones:
- si los sólidos publicados corresponden al producto mezclado o al componente base;
- si el valor ya contempla la reducción recomendada;
- si debe recalcularse la concentración después de agregar reductor.
No debe agregarse un reductor diferente ni aumentar su cantidad para manipular el espesor. PPG indica que solamente deben utilizarse los reductores autorizados y dentro del volumen permitido en la ficha.
¿Cómo convertir micrómetros y mils?
Las fichas pueden utilizar unidades métricas o imperiales. La equivalencia exacta es:
1 mil = 25.4 µm
| Conversión | Fórmula |
|---|---|
| Micrómetros a mils | µm ÷ 25.4 |
| Mils a micrómetros | mils × 25.4 |
| Micrómetros a milímetros | µm ÷ 1000 |
| Milímetros a micrómetros | mm × 1000 |
No confundas un mil con un milímetro. Un mil es una milésima de pulgada.
¿Cómo medir la película húmeda con un peine?
ASTM D4414 describe el uso de medidores metálicos rígidos con muescas, conocidos como peines o escalones. El procedimiento debe adaptarse al instrumento y a la especificación, pero normalmente incluye estos pasos:
- Selecciona la escala correcta. El WFT esperado debe quedar dentro del intervalo del peine y con una separación entre dientes suficientemente útil para el control.
- Comprueba que el instrumento esté limpio. La pintura seca acumulada modifica el contacto de los dientes.
- Mide inmediatamente. No esperes a que empiece a evaporarse el solvente o el agua.
- Coloca el peine perpendicularmente. Los dientes exteriores deben apoyarse sobre el sustrato o sobre la capa anterior de referencia.
- Presiona hasta asegurar el contacto. No deslices ni arrastres el instrumento sobre la película.
- Retíralo en línea recta. Observa cuáles dientes quedaron mojados.
- Interpreta el intervalo. El espesor se encuentra entre el diente más alto que quedó mojado y el siguiente diente que permaneció seco.
- Registra la ubicación. No anotes solamente el valor; identifica pieza, cara, producto, aplicador y hora.
- Repite en zonas representativas. Una lectura aislada no describe toda la superficie.
- Limpia el peine inmediatamente. Utiliza el procedimiento y producto de limpieza autorizado.
Ejemplo de lectura del peine
Si el diente de 150 µm queda mojado y el de 175 µm permanece seco, la película húmeda se encuentra entre ambos valores. No debe registrarse automáticamente como 175 µm ni como un valor exacto de 162.5 µm.
¿Cuáles son las limitaciones del medidor de película húmeda?
El peine es una herramienta de control rápido, pero tiene límites:
- entrega una lectura aproximada;
- la separación entre dientes limita la resolución;
- la evaporación puede alterar el resultado rápidamente;
- la presión o inclinación incorrectas cambian la lectura;
- puede dejar una pequeña marca en la película;
- la geometría puede impedir que los extremos descansen en un mismo plano;
- una superficie muy rugosa dificulta definir la base de la medición;
- no incorpora las pérdidas por sobrepulverización o material retenido en el equipo;
- no sustituye la verificación del espesor seco.
ASTM D4414 señala que los medidores de muescas son útiles para controlar aproximadamente la aplicación, pero no tienen la precisión de otros métodos de laboratorio.
¿Cómo se mide el espesor de película seca?
El equipo debe seleccionarse según el material del sustrato, el tipo de recubrimiento, su dureza, la geometría y el método de inspección exigido.
| Sustrato o condición | Método frecuente | Precaución |
|---|---|---|
| Acero ferroso | Medidor magnético o de inducción magnética | El perfil de anclaje y la geometría influyen en la lectura |
| Aluminio y otros metales no ferrosos conductores | Corrientes de Foucault | Debe utilizarse el modo y ajuste para metal no ferroso |
| Sustratos no metálicos | Ultrasonido u otro método autorizado | No todos los recubrimientos ni superficies son compatibles |
| Sistema multicapa | Medición después de cada capa o método especializado | Una lectura final normalmente representa el espesor acumulado |
| Superficie rugosa | Procedimiento con compensación o ajuste especificado | No utilizar el mismo criterio de una superficie lisa |
| Película blanda o pegajosa | Esperar o aplicar el procedimiento específico | La presión de la sonda puede deformar la película |
| Pintura en polvo curada | Magnético, corrientes de Foucault, ultrasonido o corte transversal | El método depende del sustrato |
ASTM D7091 contempla medidores magnéticos y de corrientes de Foucault para recubrimientos secos sobre metales ferrosos y no ferrosos. ISO 2808 reúne diferentes métodos para película húmeda, película seca y capas de polvo sin curar.
¿Cómo verificar el medidor antes de usarlo?
Comprar un medidor digital no garantiza lecturas correctas. ASTM D7091 distingue entre calibración, verificación de exactitud y ajuste del instrumento. En campo, el usuario debe seguir el manual del medidor y el método indicado por la especificación.
Como práctica de control:
- confirma que el equipo corresponde al sustrato;
- revisa el estado y limpieza de la sonda;
- verifica la respuesta del equipo con patrones o láminas de espesor conocido;
- utiliza un sustrato sin recubrir representativo cuando el procedimiento lo requiera;
- ajusta considerando geometría, rugosidad y tipo de metal;
- comprueba nuevamente el equipo durante y después de la inspección;
- documenta el instrumento, patrón, fecha y resultado de la verificación.
Un ajuste realizado sobre una placa lisa puede no representar correctamente una estructura granallada, una superficie curva, un borde o una pieza pequeña.
¿Cómo afecta el perfil de anclaje a la medición?
Una superficie preparada mediante abrasivo tiene picos y valles. El medidor no necesariamente interpreta esa geometría de la misma manera que una superficie metálica lisa, por lo que puede producirse un sesgo de lectura.
ISO 19840 establece procedimientos específicos para comprobar el espesor seco de sistemas anticorrosivos sobre superficies rugosas. Incluye ajuste de instrumentos, áreas de inspección, muestreo y criterios de aceptación.
No debe restarse arbitrariamente el perfil de anclaje a todas las lecturas. La corrección, ajuste o método de reducción debe ser el establecido por la norma o especificación aplicable.
¿Una lectura final permite conocer cada capa?
No necesariamente. Un medidor que detecta la distancia entre la sonda y el metal base suele mostrar el espesor acumulado del sistema. Si se aplicaron primer, intermedio y acabado, una lectura final no indica automáticamente cuánto corresponde a cada producto.
Cuando la especificación exige controlar cada capa, conviene:
- medir el sustrato o capa anterior según el procedimiento;
- aplicar la siguiente capa;
- esperar hasta que pueda medirse sin deformarla;
- registrar el espesor acumulado;
- determinar el incremento solamente cuando el método lo permita;
- conservar las lecturas por capa y por ubicación.
En sistemas ya terminados pueden requerirse métodos ultrasónicos, destructivos o de corte transversal. No debe atribuirse un espesor individual basándose únicamente en una lectura acumulada.
¿Cómo se controla el espesor de pintura en polvo?
La pintura en polvo no tiene una película húmeda convencional porque se deposita en estado seco. Sin embargo, puede medirse antes del curado para predecir el espesor que tendrá la película terminada.
ASTM D7378 contempla tres familias de procedimientos para polvo sin curar:
- peines rígidos con muescas;
- medidores magnéticos o de corrientes de Foucault;
- instrumentos ultrasónicos sin contacto.
El polvo normalmente reduce su espesor durante el curado. Por eso algunos procedimientos requieren obtener un factor de reducción comparando el polvo sin curar con la película curada del mismo producto y proceso.
Después del curado, el método se selecciona según el sustrato: magnético o corrientes de Foucault sobre metal, ultrasonido sobre determinados materiales no metálicos o métodos de sección cuando la inspección lo exija.
Para entender las diferencias del proceso, consulta la guía de pintura en polvo.
¿Cuál es el espesor correcto de una pintura?
No existe un espesor universal para primer, acabado, transparente, pintura industrial o pintura en polvo. El valor correcto depende del producto y del sistema completo.
Antes de aplicar deben confirmarse:
- espesor seco recomendado por capa;
- espesor mínimo y máximo permitido;
- número de capas;
- sólidos por volumen;
- reducción autorizada;
- método de aplicación;
- intervalo de repintado;
- método de medición;
- criterio de aceptación;
- condición del sustrato.
| Resultado | Posible implicación | Decisión correcta |
|---|---|---|
| Espesor menor al especificado | Película incompleta, menor cubrimiento o desempeño insuficiente | Evaluar contra ficha y especificación antes de aplicar otra capa |
| Dentro del intervalo | Cumple el objetivo de espesor medido | Verificar también curado, apariencia y demás requisitos |
| Espesor mayor al permitido | Puede afectar evaporación, curado, cohesión o repintado | No asumir que ofrece mayor protección; consultar el procedimiento técnico |
| Promedio correcto con puntos fuera | El promedio puede ocultar zonas bajas o altas | Aplicar el plan de muestreo y criterio de aceptación del proyecto |
Para sistemas líquidos industriales consulta también la guía de pintura industrial. En sistemas automotrices deben seguirse las instrucciones de la línea de repintado automotriz.
Plantilla de registro de espesores
| Campo | Registro |
|---|---|
| Proyecto o pieza | ________________ |
| Producto y lote | ________________ |
| Sustrato | ________________ |
| Preparación y perfil | ________________ |
| Sólidos por volumen | ________________ % |
| Reducción agregada | ________________ |
| DFT requerido | ________________ µm |
| WFT objetivo | ________________ µm |
| Lecturas WFT | ________________ |
| Instrumento DFT | ________________ |
| Verificación o ajuste | ________________ |
| Lecturas DFT | ________________ |
| Ubicación de las lecturas | ________________ |
| Resultado contra especificación | ________________ |
| Aplicador e inspector | ________________ |
Errores frecuentes al medir el espesor de pintura
- Medir el WFT cuando la película ya comenzó a evaporarse.
- Registrar un valor exacto cuando el peine solamente indica un intervalo.
- Utilizar sólidos por peso en la fórmula de WFT y DFT.
- Ignorar el reductor agregado a la mezcla.
- Confundir mils con milímetros.
- Usar el modo para acero sobre aluminio o viceversa.
- No verificar el medidor con patrones conocidos.
- Ajustar sobre una placa lisa y medir después una superficie rugosa sin el procedimiento correspondiente.
- Medir una película todavía blanda y deformarla con la sonda.
- Tomar una sola lectura y considerarla representativa.
- Elegir únicamente las lecturas que cumplen.
- Promediar zonas altas y bajas sin aplicar el criterio de aceptación.
- Intentar separar capas individuales a partir de una sola lectura final.
- Suponer que una película más gruesa siempre protege mejor.
- Aplicar a todos los productos un intervalo de espesor considerado “típico”.
Preguntas frecuentes sobre WFT y DFT
¿Qué significan WFT y DFT?
WFT significa espesor de película húmeda y se mide inmediatamente después de aplicar. DFT significa espesor de película seca y se verifica después del secado o curado.
¿Cómo calcular el espesor seco de una pintura?
Multiplica el WFT por el porcentaje de sólidos por volumen y divide entre 100. El resultado es una estimación que debe comprobarse mediante una medición seca.
¿Cómo calcular el espesor húmedo necesario?
Multiplica el DFT requerido por 100 y divide entre los sólidos por volumen de la pintura lista para aplicar.
¿Cuándo debe medirse la película húmeda?
Inmediatamente después de la aplicación, antes de que la evaporación modifique la película. Deben tomarse varias lecturas en zonas representativas.
¿Cómo se lee un peine de película húmeda?
El espesor se encuentra entre el diente más alto que quedó mojado y el siguiente diente que permaneció seco. La lectura representa un intervalo, no siempre un valor exacto.
¿Cuándo puede medirse la película seca?
Cuando el recubrimiento ha secado o curado lo suficiente para que la sonda no lo deforme. El tiempo debe definirse con la ficha técnica y el procedimiento de inspección.
¿El mismo medidor sirve para acero y aluminio?
Solo si el equipo incluye métodos compatibles con ambos sustratos. El acero suele medirse por método magnético y el aluminio mediante corrientes de Foucault.
¿El reductor cambia el espesor seco?
El reductor no añade sólidos. Aumenta el volumen húmedo y reduce la concentración efectiva de sólidos, por lo que modifica la relación entre WFT y DFT.
¿Cómo se mide el espesor de pintura en polvo?
Puede medirse antes del curado para predecir la película final o después del curado mediante un método compatible con el sustrato. Debe considerarse la reducción de espesor durante el curado.
¿Aplicar más espesor mejora la protección?
No necesariamente. Un espesor por encima del máximo autorizado puede afectar curado, evaporación, cohesión, apariencia o repintado. Debe respetarse el intervalo especificado.
¿Necesitas controlar el espesor de tu proceso?
Podemos ayudarte a revisar la ficha técnica, definir el WFT objetivo, seleccionar el método de medición y preparar un registro de control para pintura líquida o en polvo.
Fuentes técnicas verificadas
- PPG Protective & Marine Coatings: explicación de fichas técnicas, WFT, DFT, sólidos y medición.
- ISO 2808:2019: determinación del espesor de película húmeda, seca y polvo sin curar.
- ISO 19840:2012: medición y aceptación de película seca sobre superficies rugosas.
- ASTM D4414-25: medición de película húmeda mediante medidores con muescas.
- ASTM D7091-22: medición no destructiva de película seca sobre metales ferrosos y no ferrosos.
- ASTM D7378-16(2024): medición de pintura en polvo para predecir el espesor curado.
